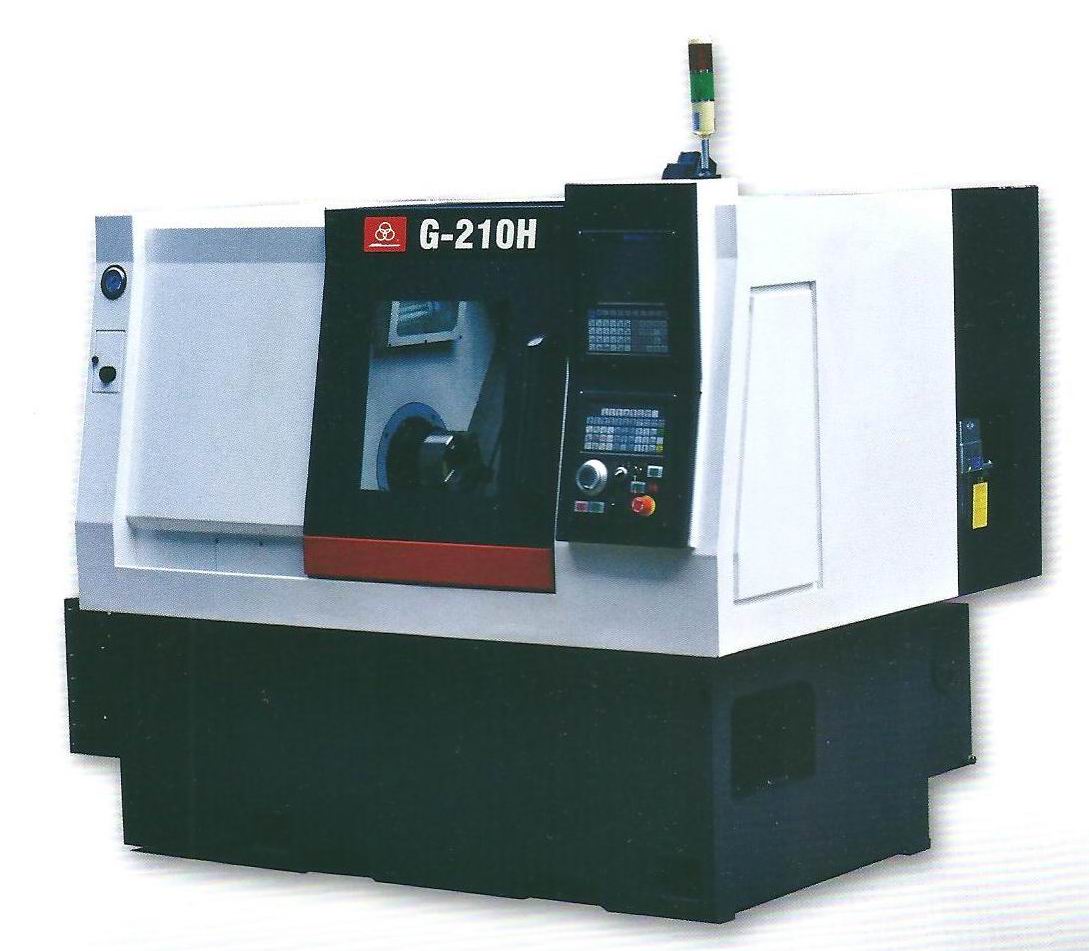

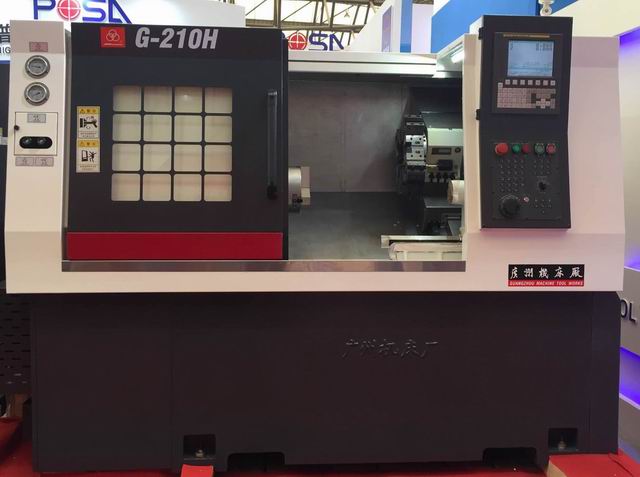

產品名稱: G-210H
發布時間:2016-07-27
床身最大回轉直徑：φ580mm；? ?
軸類最大加工直徑：φ300mm；
盤類最大加工直徑：φ580mm；
最大加工工件長度：300/500mm；
主軸最高轉速范圍：45—4500r/min;
主軸通孔：φ61（可選79）mm；
刀塔形式：臺灣液壓八工位刀塔；
機床結構特點及功能要求
1.1本機床是我司參考國外先進技術而設計的成熟產品，機床是平床身斜床鞍結構：整體床身、床腳樹脂砂鑄造成形，縱向導軌水平放置，床鞍在水平導軌上作縱向進給移動，滑板在30°傾斜的床鞍導軌上作橫向進給移動，縱、橫向快速進給速度可達30m/min，形成平床身斜床鞍結構，減少主軸箱、尾座及床鞍的安裝高度，極大提高整機剛性。
1.2床身設計分集屑區及集水區，可很好地將冷卻液集中流到水箱內，避免了漏水現象。
1.3數控系統配FANUC 0i Mate-TD控制系統+伺服驅動，主軸采用伺服主軸；機床能完成直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。
1.4主軸箱與床身定位可靠、牢固，具有良好的剛性、抗振性、散熱性以及方便維修、調整，主軸軸承采用日本NSK成套高精度滾動軸承組，經精密裝配和動平衡測試的主軸，從而保證了機床主軸具有回轉精度高、噪聲低、剛性強的特點，采用自動無級變速，可實現無級調速及恒速切削。
1.5機床X、Z兩軸傳動均采用臺灣產的滾珠絲杠和日本(NSK/NTN)絲桿軸承，滾珠絲杠與電機通過聯軸器直連，單端定位預拉伸式，床身導軌和滑鞍導軌均采用高精度滾動導軌，接觸受力好，剛性足，加工精度保持性好。
1.6橫向絲杠固定端設計在前端，使絲杠發熱向后伸長，不會增加切削深度，避免造成工件報廢。同時絲杠亦設計了預拉伸結構，很好地提高了絲杠支承剛性。
1.7尾座采用內置式液壓套筒結構，緊湊、可靠。配置莫氏4號頂尖，頂緊壓力可調。
1.8各潤滑點采用強制自動潤滑裝置，進行定點定量潤滑絲杠及導軌，當潤滑泵狀態異?；蛴土坎蛔銜r，自動產生警告訊號。
1.9機床采用臺灣產八工位的液壓回轉刀架，刀架可正反向旋轉最近路徑換刀，換刀速度快、定位剛性好、重復定位精度高。
1.10夾緊裝置：正主軸配臺灣產8″標準中空液壓卡盤(φ210mm)，中空回轉油缸(含逆止閥)；可用腳踏開關控制工件夾緊、松開。
1.11機床采用全封閉防護裝置，防止冷卻液、鐵屑飛濺、泄漏在機床以外。
1.13具備側排屑和后排屑結構，適應不同的加工場地。上下料方便，便于操作。
1.14標配自動排屑裝置及切屑車，方便鐵屑的清理。
1.15合理應用風琴式內防護，使操作空間更寬松，機床外觀縮短，更緊湊美觀，機床采用全封閉防護裝置，外觀設計極具時代氣息。
2 G-210H主要技術參數、配置表
項目 | 機床規格及主要技術參數 | 備注 | |
系 統 | 數控系統 | FANUC 0i Mate-TD | 標配 |
工 作 范 圍 | 床身上最大旋徑 | φ580mm | 標配 |
最大車削直徑 | φ300mm | 標配 | |
最大加工長度 | 300mm | 標配 | |
床鞍與水平傾斜度 | 30° | 標配 | |
主 軸 | 主軸電機 | 伺服11/15kW（連續/30分鐘）廣州數控 | 標配 |
主軸軸端 | A2-6 | 標配 | |
主軸錐孔 | φ68 錐度1：20 | 標配 | |
主軸前支承軸徑 | φ100 mm | 標配 | |
主軸通孔直徑 | φ61mm | 標配 | |
主軸轉速范圍 | 45~4500 r/min | 標配 | |
主軸精度 | 軸端徑向跳動≤0.015mm、軸向竄動≤0.005mm | 標配 | |
尾 座 | 尾座套筒 | 莫氏4號 | 標配 |
尾座套筒直徑 | Φ65mm | 標配 | |
尾座套筒行程 | 80 mm | 標配 | |
尾座行程 | 210mm | 標配 | |
坐標軸 | 橫向（X軸）最大行程 | 165mm | 標配 |
縱向（Z軸）最大行程 | 370mm（卡盤卸下后） | 標配 | |
X軸進給電機扭矩 | FANUC βiS 12/3000 B (11N.m.最高 3000r/min) | 標配 | |
Z軸進給電機扭矩 | FANUC βiS 12/3000 (11N.m.最高3000r/min) | 標配 | |
X軸最大進給速度 | 30m/min | 標配 | |
Z軸最大進給速度 | 30m/min | 標配 | |
精 度 | 定位精度 | X軸≤0.022mm，Z≤0.022mm | 標配 |
重復定位精度 | X軸≤0.006mm, Z≤0.006mm | 標配 | |
刀 架 | 刀架型式 | 臺灣8工位液壓刀架 | 標配 |
刀位數 | 8位 | 標配 | |
外徑、端面刀柄規格 | 25×25 | 標配 | |
內孔刀座直徑 | φ32mm | 標配 | |
刀座數量 | 外徑刀壓板4套，端面刀座2個，內孔刀座2個 | 標配 | |
夾 緊 裝 置 | 卡盤 | 億川8″(φ210mm)中空液壓卡盤，配軟硬爪各壹套 | 標配 |
油缸 | 臺灣億川中空回轉油缸(含逆止閥) | 標配 | |
液 壓 系 統 | 液壓系統電動功率 | 2HP(1.5kW) | 標配 |
油箱容量 | 60L | 標配 | |
液壓泵壓力 | 1.5~3.5MPa | 標配 | |
水 箱 | 大揚程軟體冷卻水泵 | 流量50L；揚程8m；180W | 標配 |
自動潤滑 | 自動潤滑裝置 | 2L集中定量自動潤滑系統 | 標配 |
傳動 部件 | 主軸軸承 | 日 | 標配 |
滾珠絲杠 | 臺灣 | 標配 | |
導軌 | 臺灣產滾動導軌 | 標配 | |
絲杠軸承 | 日本 | 標配 | |
電器 燈具 | 熱交換器 | LPW-35AF | 標配 |
防水型熒光燈 | YPz230/45-4U 節能燈 | 標配 | |
工作完成警示燈 | LTA-205 (220V )紅綠色 | 標配 | |
隨機 資料 | 裝箱清單 | 一份 | 標配 |
合格證明書 | 一本（精度檢測表） | 標配 | |
機床操作說明書 | 一本 | 標配 | |
電器說明書 | 一本（電器原理圖） | 標配 | |
發那科操作說明書 | 一本 | 標配 | |
8″（臺灣）三爪中空 油壓夾頭使用說明書 | 各一本 | 標配 | |
排屑 | 自動排屑機 | 國產鏈板式除屑輸送機及切屑車 | 標配 |
其它 | 機床總電容量 | 18KW | 標配 |
機床外形尺寸(約) | 2130(長)×1580(寬)×1650(高)（不含排屑機尺寸） | 標配 | |
